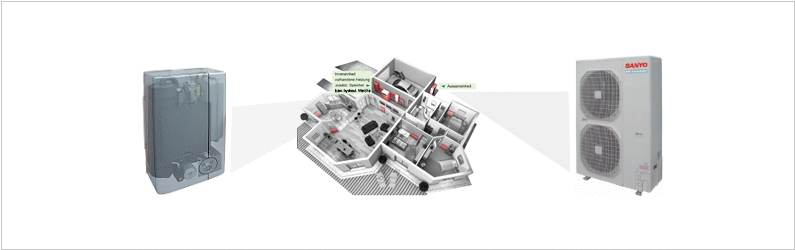

Luft- / Wasserwärmepumpe zum Anschluss an Heizkörper

Modernste INVERTER  geregelte Luft-/ Wasserwärmepumpe für Anwendungen in Kombination mit Heizkörpern.

Die maximale Vorlauftemperatur bei dieser Gerätebaureihe beträgt 52 °C. Es gibt 3 verschiedene Baugrößen mit 10,9 13,2 und 15,8 kW Nennheizleistung bei 7°C Außentemperatur. Der COP Wert (bei 100% Leistung) liegt bei max. 3,80 bei einer Vorlauftemperatur von 45°C und einer Außenluftansaugtemperatur von 7°C. Bei höheren Außenlufttemperaturen und / oder niedrigeren Vorlauftemperaturen steigt der COP Wert natürlich sehr hoch an und die energiesparenden Vorteile einer Luft- / Wasserwärmepumpe kommen besonders stark zur Geltung. Bei unseren System kommt dazu noch die INVERTER Technik - bitte weiterlesen um mehr zu erfahren.

Die Inneneinheit st  bei unserem System bereits serienmäßig mit allen hydraulischen Komponenten ausgestattet. Neben einem hoch effektiven doppelt gekreuzten Edelstahlwärmetauscher (kein Plattenwärmetauscher, wie dieser bei vielen Mitbewerbern verwendet wird), enthält unser System eine solide und sehr leise laufende Umwälzpumpe, die komplette Steuerelektronik und sogar die elektrische Sicherheitszusatzheizung (im Edelstahlgehäuse) sind enthalten. Die Zusatzheizung  wird mittels Raum- und Außenthermostat (gehören zum Lieferumfang) im Bedarfsfall zugeschaltet.

Wie bei der Heizkörperversion ist es natürlich auch bei der Fußbodenheizungsversion möglich, dass System komplett ohne weitere Heizquellen zu betreiben*.  Eine Integration von Solaranlagen oder die Kombination mit einer Öl-, Gas-, Pelletheizung usw. sind auch möglich.

Das System kann auch zum kühlen angewendet  werden. Vorraussetzungen hierzu erklärt Ihnen Ihr Fachbetrieb.

Neben der extrem einfachen Installation unserer Luft-/ Wasserwärmepumpen, bietet dieses System noch den Vorteil, dass die Ausseneinheit bis zu 70 m entfernt aufgestellt werden kann. Dadurch ist eine optimale Positionierung der Außeneinheit gegeben, so das weder die Betriebsgeräusche oder optische Gründe, Einfluss auf den Einsatz dieser modernsten Variante zur Warmwassererzeugung nehmen. Sonstige Schallschutzmaßnahmen sind dann ggf. umgehbar.

Die Steuerung der gewünschten Betriebsart bzw. die Vorgaben der Vorlauftemperatur erfolgen ganz einfach und übersichtlich über die serienmäßig mitgelieferte Kabelfernbedienung mit großem LC-Display.

In der serienmäßig mitgelieferten Kabelfernbedienung integriert ist ein Wochentimer mit 6 Tagesprogrammen (42 Programme pro Woche). Hiermit lassen sich Wochentags- und zeitgenaue Temperaturvorgaben einstellen, um den häuslichen Komfort, aber auch die Energieeffizienz optimal zu nutzen.

Zusätzlich zur mitgelieferten Kabelfernbedienung mit Wochentimer ist eine Fernbedienung in einfacher Ausführung lieferbar. Diese kann als Zweitbedienung an einem weiteren Ort installiert werden.

Die Außeneinheit aus der Elite PACi Serie des Herstellers SANYO (Japan) ist ein ausgereiftes Serienprodukt mit bewährter INVERTER Technologie. So wird die Verdichterleistung (Kompressor) stetig von der Steuerelektronik überwacht und angepasst. Wird nur eine geringe Leistung benötigt (weniger Warmwasserbedarf bzw. niedrigere Vorlauftemperatur) regelt sich die Drehzahl des Verdichters und des Lüfters angepasst an die von der Elektronik errechneten Werte runter. In diesem Teillastbetrieb kommt der große Vorteil einer INVERTER gesteuerten Außeneinheit sehr stark zur Geltung. Neben einem enormen Anstieg des COP Wertes und damit einer höheren Energieeffizienz, sinkt auch das Betriebsgeräusch (= wird Nachts die Temperatur gesenkt - läuft die Außeneinheit mit einer niedrigen Frequenz und ist damit nochmals viel leiser).


Der Doppel Rollkolbenverdichter  läuft extrem leise und schwingungsarm. Die INVERTER Drehzahlregelung sorgt für optimierte Effizienz. Sobald die gewünschte Temperatur erreicht ist, schaltet die Elektronik auf Pulsweiten-Modulation um, dadurch wird die Verdichterfrequenz (Betriebsbereich 25-90 Hz) angepasst an den aktuellen Bedarfszustand und Temperaturschwankungen werden minimiert.

Für die Installation der kältetechnischen Komponenten bieten wir viele hochwertige Zusatzprodukte, damit ein zuverlässiger Betrieb auf Dauer gewährleistet werden kann.


*die richtige Leistungsauslegung muß von einem Fachbetrieb erfolgen

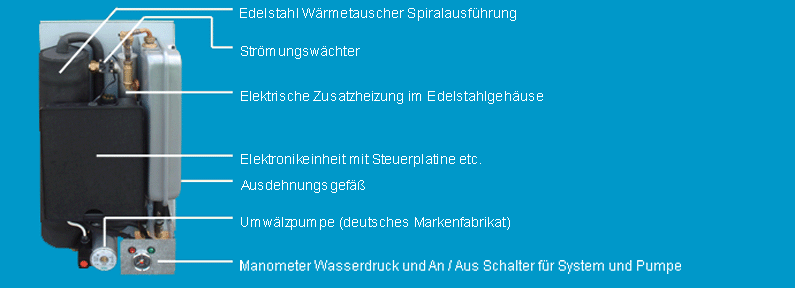

Inneneinheit mit Komponentenbeschreibung

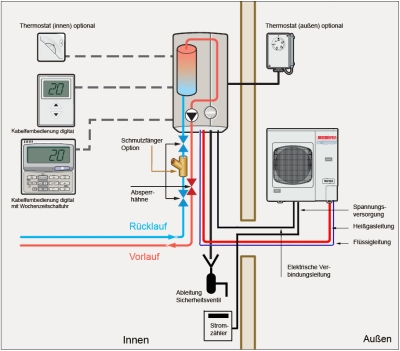

Anlagenschema Luft- / Wasserwärmepumpe ohne weitere Heizsysteme

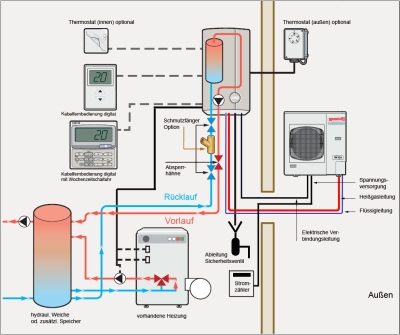

Anlagenschema Luft- / Wasserwärmepumpe mit zusätzlichen Heizsystem




Heizkörperversion
Gerätebezeichnung PPZ36C1 PPZ48C1 PPZ60C1
Nennheizleistung (1) kW 10,9 13,2 15,8
Leistungsbereich kW 2,15 - 13,4 2,55 - 16,6 2,4 - 17,3
Energieeffizienzklasse (1) A A A
Wirkungsgrad (1) COP 3,63 3,80 3,74
Heizleistung bei -7 °C (1) kW 7,6 9,1 11,0
Wirkungsgrad bei -7 °C (1) COP 2,36 2,47 2,43
Wasseraustrittstemperatur max. max. °C 52 52 52
Wassermenge min / max   m3/h 1,8 / 3,5 1,8 / 3,5 1,8 / 3,5
Wasserdruck 3,5 3,5 3,5
elektrische Zusatzheizung Watt 4000 4000 4000
Schalldruckpegel Außeneinh. (2)
dB(A) 53 54 56
Abmessungen
(H/B/T)
Inneneinheit mm 800x400x200 800x400x200 800x400x200
Außeneinheit mm 1330x940x410 1330x940x410 1330x940x410
Stromversorgung
(V/Hz/Ph)
Inneneinheit 220-240/50/1 220-240/50/1 220-240/50/1
Außeneinheit
220-240/50/1
220-240/50/1
220-240/50/1
max. Kältemittel Leitungslänge
m 70 70 70
Gewicht in
Kg
Inneneinheit 45 55 55
Außeneinheit 90 95 95
Betriebsbereich It. Werk min.
-20°C -20°C -20°C

Heizkörperversion 380-415 Volt
Gerätebezeichnung PPZ36C2
PPZ48C2
PPZ60C2
Nennheizleistung (1) kW 10,9 13,2 15,8
Leistungsbereich
kW 2,15 - 13,4 2,55 - 16,6 2,4 - 17,3
Energieeffizienzklasse (1)
A A A
Wirkungsgrad (1)
COP 3,63 3,80 3,74
Heizleistung bei -7 °C (1)
kW 7,6 9,1 11,0
Wirkungsgrad bei -7 °C (1)
COP 2,36 2,47 2,43
Wasseraustrittstemperatur max.
max. °C 52 52 52
Wassermenge min / max   m3/h 1,8 / 3,5 1,8 / 3,5 1,8 / 3,5
Wasserdruck 3,5 3,5 3,5
elektrische Zusatzheizung
Watt 6000
6000 6000
Schalldruckpegel Außeneinh. (2)
dB(A) 53 54 56
Abmessungen
(H/B/T)
Inneneinheit
mm
800x400x200
800x400x200
800x400x200
Außeneinheit mm 1330x940x410 1330x940x410 1330x940x410
Stromversorgung
(V/Hz/Ph)
Inneneinheit 220-240/50/1 220-240/50/1 220-240/50/1
Außeneinheit
380-415/50/3
380-415/50/3
380-415/50/3
max. Kältemittel Leitungslänge
m 70 70 70
Gewicht in
Kg
Inneneinheit 45 55 55
Außeneinheit 90 95 95
Betriebsbereich It. Werk min.
-20°C -20°C -20°C
alle Angaben und Abbildungen ohne Gewähr

Betriebsbedingungen nach EN 14511:
-Heizkörperanwendung:
Wassertemperatur – 45°C / 40°C Vorlauf /
Rücklauf bei einer Außentemperatur von 7°C
Fußbodenheizung:
Wassertemperatur = 35°C / 30°C Vorlauf / Rücklauf bei einer Außentemperatur von = 7°C
- Volllastbetrieb
- elektrischer Verbrauch incl. Lüftermotor
- elektrischer Verbrauch incl. Wasserpume

(1) ausgerechnet inklusive einer Enteisungsphase, wenn diese während der Prüfung erfolgte.
(2) Schalldruckpegel in 1 m Abstand gemessen.

Die in der obenstehenden Tabelle angegebenen Leistungsdaten basieren auf den Test gemäß EUROVENT für
umschaltbare, luftgekühlte Kaltwassererzeuger, die sich im Heizbetrieb befinden. Weitere Informationen unter:
http://www.eurovent-certification.com. In Anbetracht dieser Testmerkmale ist es möglich das andere Hersteller, welche
nicht nach EUROVENT testen, bzw. diese Testdaten nicht veröffentlichen, mit vorbehafteten Werten werben.
